Montaj Takozu Yerleşimi: Yük Yolu Nereden Geçer?

Takoz, doğramanın yükünü kaba yapıya aktaran ve derz boşluğunu yük altında koruyan parçadır. İki ayrı yerde kullanılır: kasa ile kaba yapı arasında montaj takozu, cam ile kanat arasında cam takozu. İkisinin yeri de rastgele seçilmez; yük yolunun geçtiği noktalara konur ve suyun tahliye yolunu kapatmayacak biçimde yerleştirilir.

Takoz, malzeme listesinin en küçük kalemlerinden biridir ama yanlış yerleştirildiğinde sonucu en büyük kalemleri etkiler: kanat sarkar, cam çatlar, derz bir noktada sıkışır. Bu yazı iki takoz tipinin görevini ayırıyor, yerleşim mantığını ve Türkiye’de geçerli şartname hükümlerini ele alıyor.

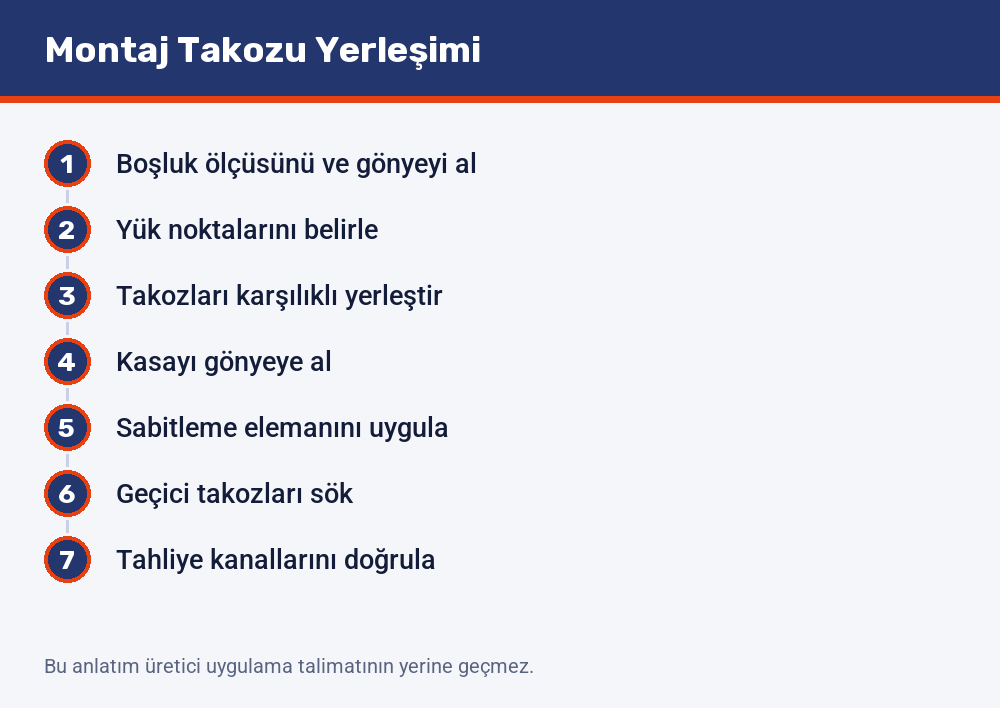

Takoz yerleşiminin yedi adımı: boşluk ölçüsünden tahliye kanallarının doğrulanmasına kadar montaj sırası

İki farklı takoz, iki farklı görev

Aynı kelime iki farklı işi anlatır ve saha konuşmasında sık karışır.

Montaj takozu. Kasa ile kaba yapı arasına konur. Doğramanın ağırlığını ve kullanım yüklerini duvara aktarır, kasanın gönyesini korur, derz genişliğini yük altında sabit tutar.
Cam takozu. Cam ünitesi ile kanat profili arasına konur. Camın ağırlığını profile aktarır, camın profil içinde hareket etmesini engeller ve kanadın kilitleme sırasında esnemesini önler.

İki takozun ortak yanı, ikisinin de yük aktaran bir eleman olmasıdır. Bu nedenle ikisinde de “boşluğu dolduran parça” mantığıyla hareket edilmez. Boşluk doldurma işi derz dolgusunun, yük aktarma işi takozun görevidir.

Montaj takozu ve yük yolu

Doğramanın taşıdığı yükler üç grupta toplanır: kendi ağırlığı ve cam ağırlığı gibi kalıcı düşey yükler, rüzgârdan gelen yatay yükler ve kullanım sırasında kanadın açılıp kapanmasıyla oluşan dinamik yükler. Bu yüklerin hepsi kasadan duvara geçer.

Geçişin iki mekanizması vardır: takozlar düşey yükü basınçla aktarır, sabitleme elemanları yatay yükü ve çekme etkisini karşılar. Takoz olmayan bir montajda düşey yükün tamamı vidaya biner; vida kesmeye çalışır ve zamanla boşluk oluşur. Sabitleme elemanı seçimini montaj vidası ve dübel yazımızda ele aldık.

Y-3 Genel Teknik Şartnamesi, duvar, tavan ve döşemeye montaj vidalarının, dübellerinin ve ankrajlarının kapı ve pencerelerin ağırlıklarını taşıyacak nitelikte ve sistem firması tarafından onaylanmış detaylara uygun olmasını ister. Takoz yerleşimi de bu detayın parçasıdır: yük yolunu sistem firmasının detayı tanımlar, saha o detayı uygular.

Montaj takozu nereye konur?

Yerleşim mantığı üç ilkeyle özetlenir.

Yük noktalarının altına. Düşey yükün indiği yerler alt kasa köşeleri ve menteşe hizasıdır. Takoz bu noktalarda bulunur; menteşe tarafındaki yük daha büyüktür.
Köşelere yakın, köşenin üstüne değil. Takoz doğrudan köşe birleşimine oturtulmaz; köşeden içeriye alınır. Köşe birleşimi yük aktarmak için değil, profilleri birleştirmek için tasarlanmıştır.
Karşılıklı ve düzlemde. Takozlar kasa kesitinin yük taşıyan bölgesinde ve karşılıklı çalışacak biçimde konur. Tek yandan desteklenen kasa yük altında döner.

Boşluk ölçüsü ile takoz kalınlığı birlikte planlanır. Boşluk gönyesinde değilse fark takozla karşılanır; bu, ölçü alma aşamasında bilinmesi gereken bir bilgidir. Ölçü alma yöntemini boşluk ölçüsü yazımızda anlattık.

Geçici takozlarla kalıcı takozları ayırmak da önemlidir. Şartname, alt kasa profilinin pervazdan dolayı oluşan boşluk kısmında ahşap, plastik ve benzeri geçici takozlardan söz eder. Geçici takoz, doğramayı hizada tutmak için konur ve işlevi sona erdiğinde kaldırılır; kalıcı yük aktaran takozla yer değiştirmez.

Cam takozu: şartname ne diyor?

Cam takozlaması, şartnamede en somut tanımlanan işlerden biridir. Şartnameye göre camların doğramaya takılması işi mutlaka profil cam yuvasına uygun plastik taşıma takozları yerleştirilerek yapılmalı ve takozlar silikon ile birbirine yapıştırılmalıdır.

Hareketli kanatlarda cam takozlaması, kanatların ağırlığını cama taşıtacak şekilde yapılır. Şartname, açılır bölümlerin cam takozlama işleminin alt menteşe tarafından başlatılmasını ve her iki kenarda birer adet cam takozu ile camın doğramaya taşıttırılmasını tanımlar. Sağ alt köşeye plastik cam takozu konularak cam ağırlığının sağ alt menteşeye aktarılması da şartnamede yer alan bir ayrıntıdır.

Bir başka hüküm boşlukları bağlar: boşlukların takozlarla doldurularak profillerin kilitleme sırasındaki esnemesinin engellenmesi istenir. Yalıtım camları arasına ayırıcı konularak camların birbirine temas etmesinin önlenmesi de aynı bölümde tanımlanır. Cam seçimi ve montaj ilkelerinin tamamını camlama rehberimizde topladık; ürün grubuna üretim aksesuarları içindeki camlama grubundan ulaşabilirsiniz.

Takoz ve su tahliyesi

Şartnamede açıkça istenen bir kural, takozların bölmelerin yatay alt kısımlarında bulunan su tahliye kanallarını kapatmayacak şekilde yerleştirilmesidir. Bu hüküm, sahada en sık ihlal edilen kalemlerden biridir ve sonucu gecikmeli ortaya çıkar.

Takoz tahliye kanalının üzerine oturduğunda su kanalda birikir. Kısa vadede belirti yoktur; ilk yoğun yağışta veya ilk kış sonunda cam kenarında rutubet, profil içinde su ve alt kasada leke görülür. Bu noktada takozu düzeltmek için cam sökülmesi gerekir, yani ucuz bir hata pahalı bir müdahaleye dönüşür. Tahliye deliklerinin işleyişini ayrı bir yazıda ele aldık.

Takoz malzemesi nasıl seçilir?

Takoz malzemesinden beklenen üç özellik vardır: yük altında kalıcı biçim değiştirmemesi, nem alıp bozulmaması ve temas ettiği malzemeyle kimyasal olarak uyumlu olması.

Şartname cam tarafında bu beklentiyi doğrudan malzeme adıyla karşılar ve profil cam yuvasına uygun plastik taşıma takozları ister. Kasa tarafında ise malzeme adı vermek yerine yükü taşıma ve sistem firmasının onayladığı detaya uygunluk şartını koyar; seçim böylece sistem firmasının sorumluluğuna bağlanır.

Uyumluluk kalemi gözden kaçmaya en müsait olanıdır. Alüminyum doğramada çelik bir eleman doğrudan temas ettiğinde galvanik etki riski doğar; şartname, çelik ankraj kullanımında ankraj ile alüminyum arasında yalıtım sağlanmasını ister. Aynı dikkat takoz ve ara elemanlar için de geçerlidir.

Sahada görülen takoz hataları

Takozla ilgili hatalar sınırlı sayıda ve tekrar edicidir:

Uygun olmayan malzeme. Kırılmış profil parçası, karton, ahşap kama gibi geçici çözümler kalıcı takoz yerine kullanılır. Yük altında ezilir veya nem alır.
Yetersiz sayı. Yalnız köşelere takoz konur, açıklık ortasında destek bırakılmaz. Geniş kasada bu, orta bölgede sehim üretir.
Geçici takozun kalması. Hizalama takozları sökülmeyi bekler, unutulur ve derz dolgusunun içinde kalır.
Takozun derz dolgusuyla karıştırılması. Takoz yerine köpük veya mastik yığılır; yük aktaran nokta oluşmadığı için kasa yük altında yer değiştirir ve derz genişliği bir noktada kapanır.
Cam takozunun yanlış köşeden başlatılması. Ağırlık menteşe tarafına aktarılmadığında kanat zamanla sarkar ve kilitleme noktaları kaçar.

Bu anlatım, doğrama ve donanım üreticisinin uygulama talimatının yerine geçmez. Takoz tipi, sayısı ve konumu sistem firmasının detayında tanımlıdır; uygulamadan önce ilgili detay okunur ve iş güvenliği önlemleri alınır.

Sıkça Sorulan Sorular

Montaj takozu montajdan sonra çıkarılır mı?

Yük aktaran kalıcı takozlar yerinde kalır. Yalnız doğramayı hizada tutmak için konulan geçici takozlar, işlevleri sona erdiğinde kaldırılır. Hangi takozun kalıcı hangisinin geçici olduğu sistem firmasının montaj detayında tanımlıdır; ayrım sahada karara bırakılmaz.

Cam takozu ile ayırıcı aynı şey mi?

Hayır. Cam takozu camın ağırlığını profile aktarır. Ayırıcı ise yalıtım camı ünitelerinin taşıma ve depolama sırasında birbirine temas etmesini önlemek için kullanılır; şartname bu amaçla camlar arasına ayırıcı konulmasını ister. Görevleri ve kullanıldıkları aşama farklıdır.

Takoz yerine köpük kullanılabilir mi?

Kullanılamaz. Köpük bir dolgu malzemesidir, yük aktaran eleman değildir. Doğramanın düşey yükü takozlarla, çekme ve yatay yükü sabitleme elemanlarıyla karşılanır. Köpüğün derzdeki görevi yalıtım ve dolgu ile sınırlıdır.

Takoz tahliye kanalını kapatmışsa ne yapılır?

Şartname takozların su tahliye kanallarını kapatmayacak şekilde yerleştirilmesini ister; kapatılmışsa doğru çözüm takozu yeniden konumlandırmaktır. Kanalı açmak için takozu delmek veya kanalı genişletmek gibi müdahaleler profilin işlevini bozar ve uygulanmaz.

Kapatmadan Önce Bakılacaklar

Takozla ilgili kontroller derz kapatılmadan önce yapılır; kapandıktan sonra hiçbiri görünmez. Kontrol dört kalemden oluşur: takozlar yük noktalarında mı, karşılıklı çalışıyor mu, geçici takozlar sökülmüş mü ve tahliye kanalları açık mı.

Bu dört kalem teslim kontrol listesine yazıldığında, montaj ekibi ile kontrol eden taraf aynı dili konuşur. Kapatma öncesi kontrol sırasını teslim kontrol listemizde, kör kasalı uygulamalarda takoz düzenini kör kasa montajı yazımızda bulabilirsiniz. Sabitleme ürün grubuna montaj ürünleri kategorimizden ulaşabilir, diğer yazıları Montaj ve Uygulama kategorimizde takip edebilir, proje bazlı tedarik için Teklif Alın sayfasından bize ulaşabilirsiniz.

Kaynaklar

Çevre, Şehircilik ve İklim Değişikliği Bakanlığı. (2024). Y-3 Kapı, Pencere ve Camlama Sistemleri İşleri Genel Teknik Şartnamesi. Resmî Gazete, 18.08.2024, Sayı: 32636. Belgeye erişim
